注文していた部品が届いたのでRGBケーブルを作製してみました。

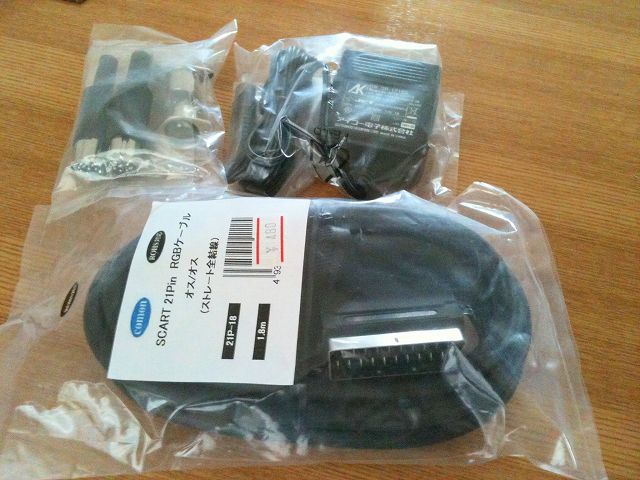

購入したのはRGB21ピンケーブル(SCARTケーブル)
DIN8PINコネクタ
12V1AのACアダプタ
全部で2000円程度でした。

で、RGBケーブルを作製すべくコントロールボックスのコネクタのピンアサインを調べてみた。

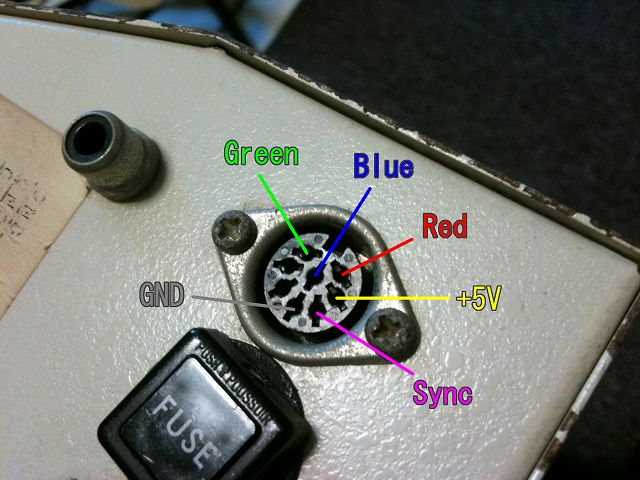

配線を辿っていくと、こんな感じみたい。一般的な?配線場所のようです。
コレを元にRGB21ピンコネクタとDIN8コネクタを配線していきます。
RGB21ピンコネクタのピンアサインは検索すると死ぬ程出てきますので省略。

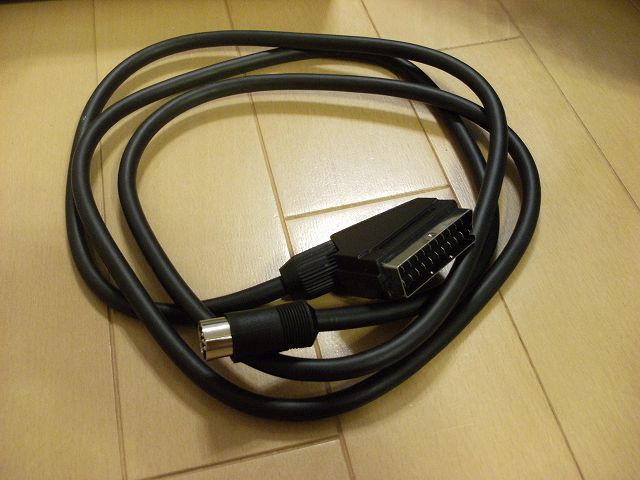

って事でRGBケーブル完成^^

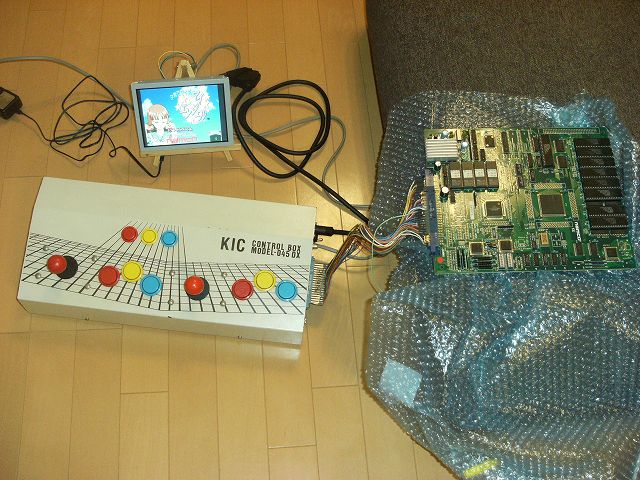

早速繋いで起動させてみます。

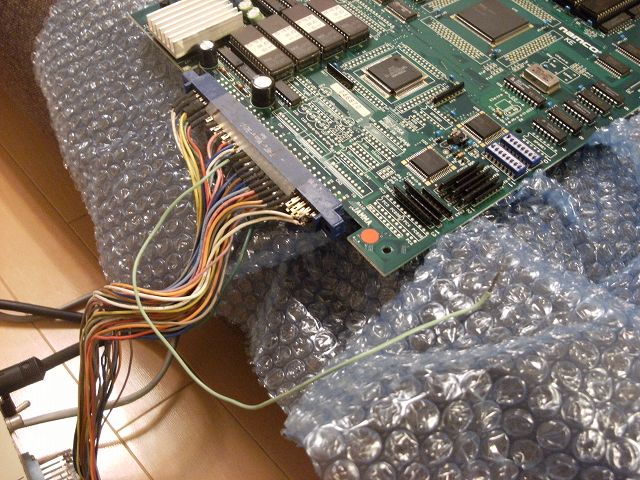

JAMMAコネクタの配線が1本取れていましたが、テストスイッチ用の配線みたいだったので
そのまま放置。


ドキドキしながらスイッチを入れると・・・・・・










おおー!無事起動してくれました^^

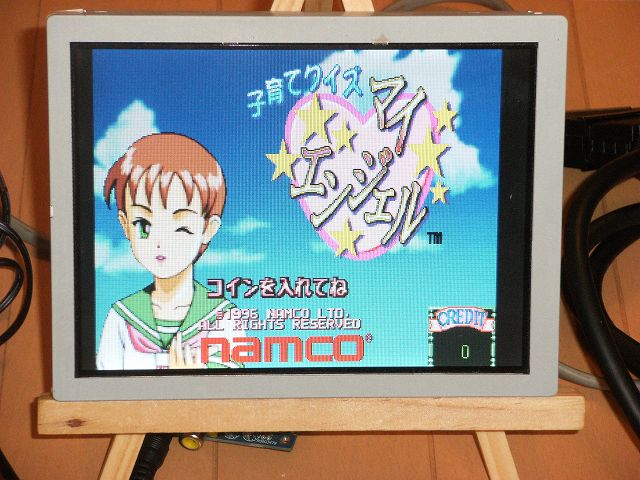

この液晶モニタはRGB15KHzをダイレクトに表示出来るので、画像もクッキリで良い感じ^^
子育てクイズ マイエンジェルで子育ての勉強でもします(笑)

とりあえず、ちゃんとコントロールボックスが動いてくれるのは確認出来たのでコレを元に部品取り
して小さい箱に収納したいなぁと思っているのですが、コントローラをどうするか悩み中。
出来ればPS2用のRAPを繋げるようにしてしまいたいのですが、PS2コンをコントロールボックスで
使えるようにする基板が15000円位するんですよね・・・
RAPから直接配線を引いてやれば、殆どタダでRAPが使えるようになる事を思うと、ちょっと考えて
しまったり。
ただ、その場合だと連射装置を後付けで取り付けないとダメなので色々と面倒だなぁとも思ったり
して、どうするべきかをアレコレ悩んでいます^^;
