FC互換機、FC WIDE COLOR SCREENを拡張音源対応にする

以前購入したFC WIDE COLOR SCREEN（COOLBOY？）なのですが、拡張音源が鳴りません
でした。

悪魔城伝説などの拡張音源を搭載しているソフトだと、なんとも間抜けな演奏になってしまいます＾＾；

で、以前魑魅魍魎を拡張音源対応に改造したように出来ないかとネットを検索していたら
こう言う書き込みを発見↓
「337 ：名無しの挑戦状 ：2009/09/28(月) 18:43:24 ID:gX67Rsg7
FC WIDE COLOR SCREEN
45番46番は元々接続あり、45番からボリューム基板のSOUNDへ配線を追加
悪魔城伝説で拡張音源できた 」
この説明を読む限りでは線1本追加するだけでいけそうです。

って事で早速やってみました。

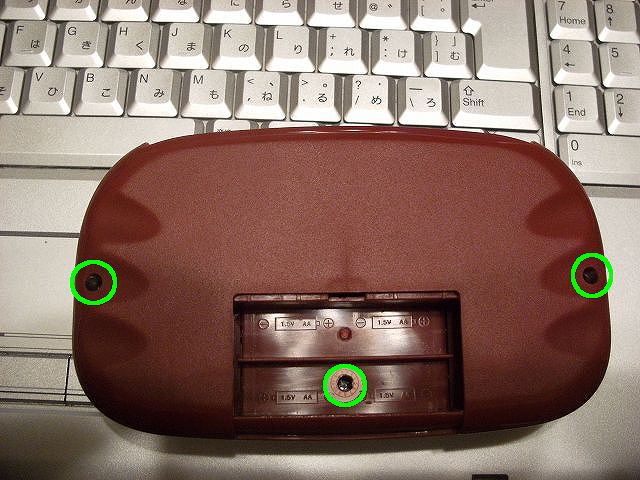

まずは裏面のプラスネジを3本外します。

真ん中の1本はシールで隠れていますので注意。

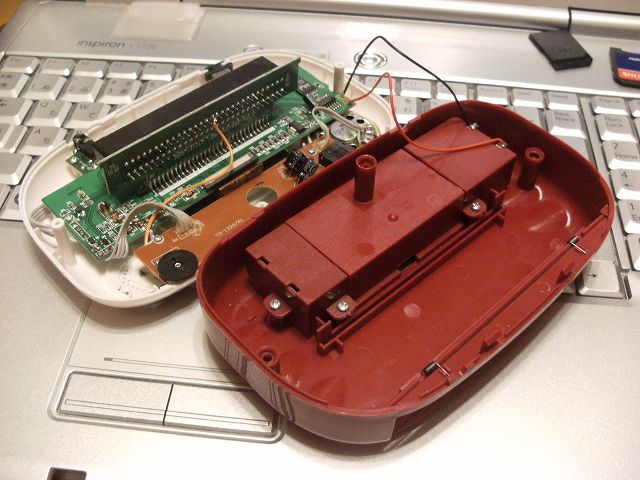

カセット挿入口側に爪がありますので、折らないように気をつけて分離します。

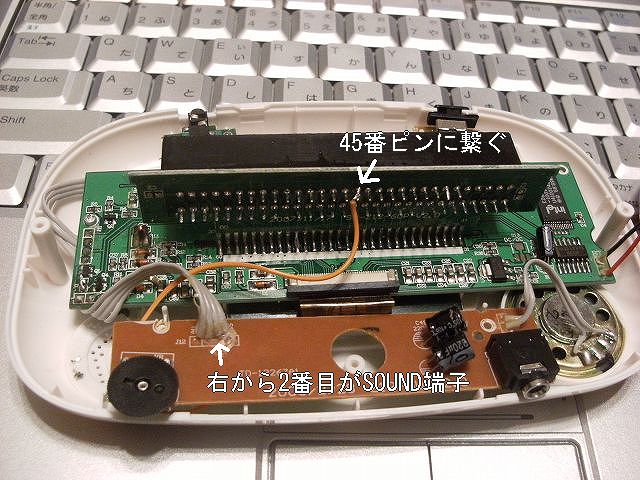

で、45番ピンとボリューム基盤のSOUND端子を線で繋ぐだけ

画像には写っていませんが基板上にSOUNDと書いてありました。
って言うか、スピーカー片方しか付いてないですね（汗）
ずっと片方からしか音が出ないなー、故障かなーと思ってたんですが
音が出る訳ないですね＾＾；

改造はたったコレだけ。本当にこんなので拡張音源鳴るんかいな！？と思って

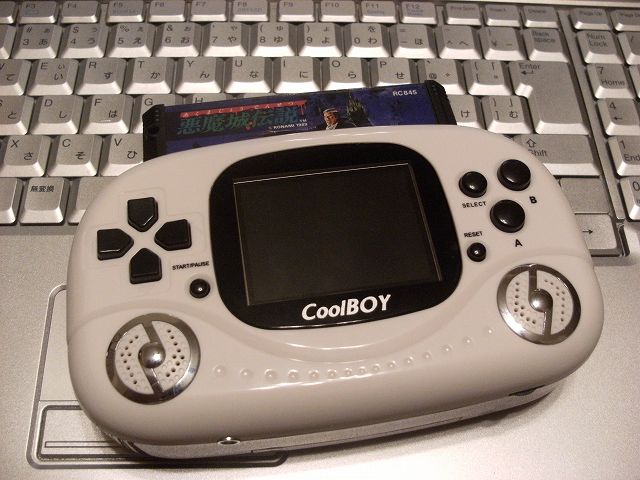

悪魔城伝説を起動させてみたら、見事に鳴ってくれました＾＾
ちょっと音量バランスがおかしい気がしますが、これは互換機の宿命なんですかね。

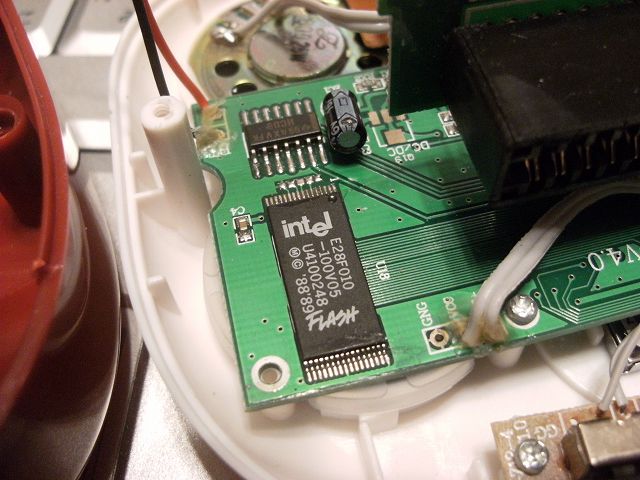

このFC互換機、なにげにIntelのチップを使っていて驚きました＾＾；


たった、コレだけの改造で拡張音源の音が出せるので、魑魅魍魎の時よりも簡単でお勧めです＾＾
しかし、どんな影響があるのかは判りませんので、改造する場合はなら自己責任で
お願いしますm(_ _)m
