自機のシールド画像を作ろうと思ったのですが、3Dで表示させれば包まれてる感じが簡単に
表示できるんじゃないだろうか?と思って、試しにメタセコイアで3Dモデルを作ってみました。

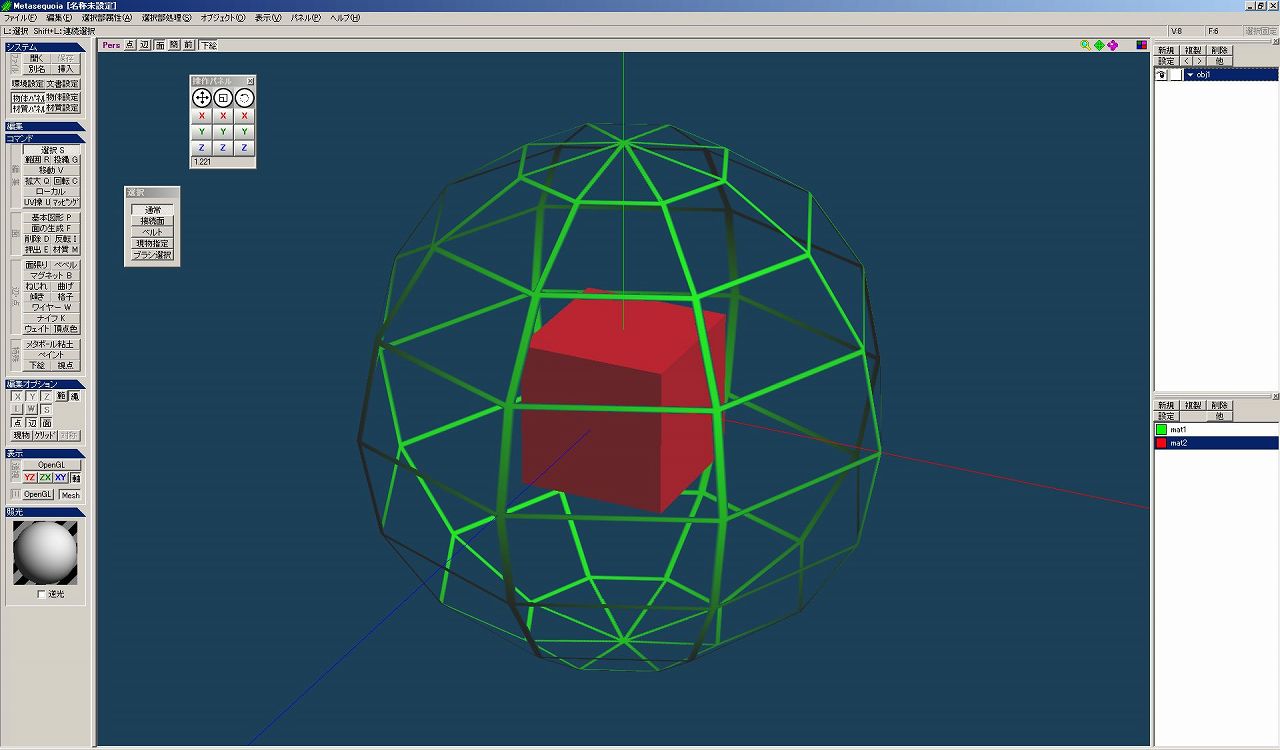

赤い四角が自機の代わりで、緑の球体がシールドの代わりです^^;

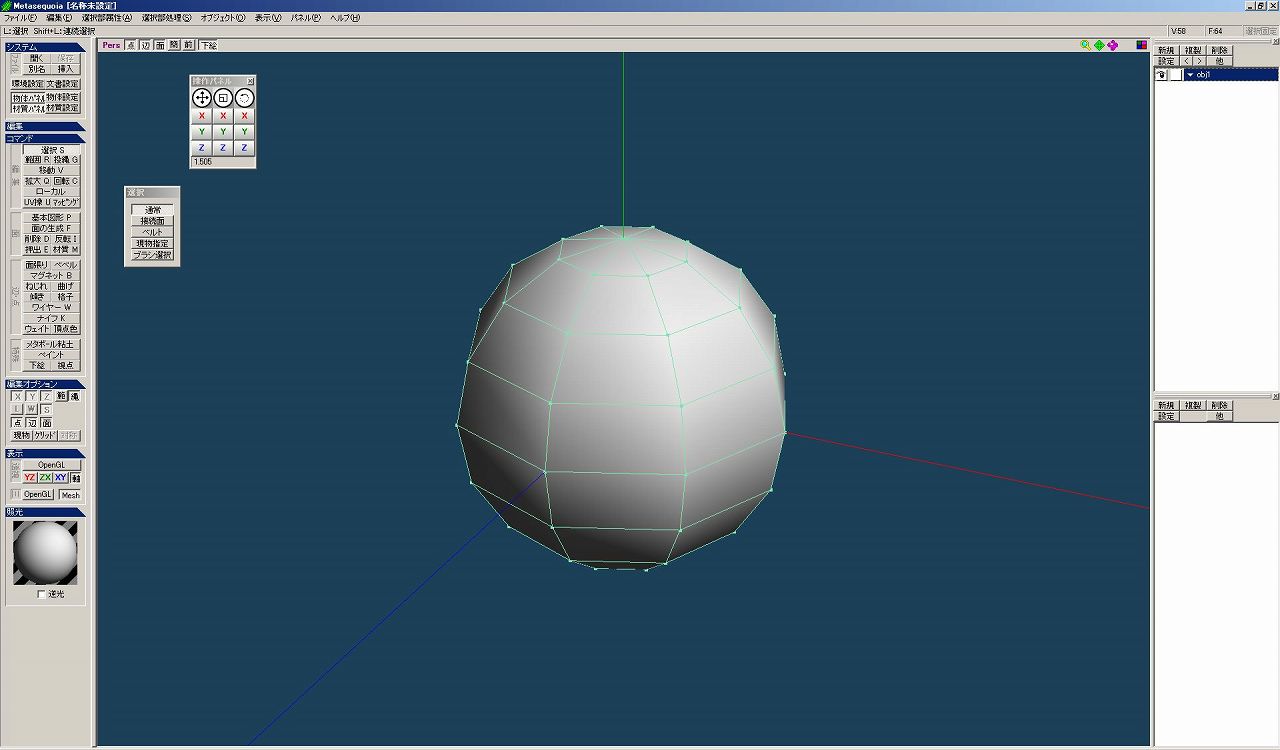

作り方としては、まずは球体のモデルを作ります。
この上にテクスチャを貼りたいのですが、ただ単に貼りつけても自分の思ったように綺麗に
張り付ける事が出来ません。

そこで、UV展開(というのでしょうか?)を行ないます。

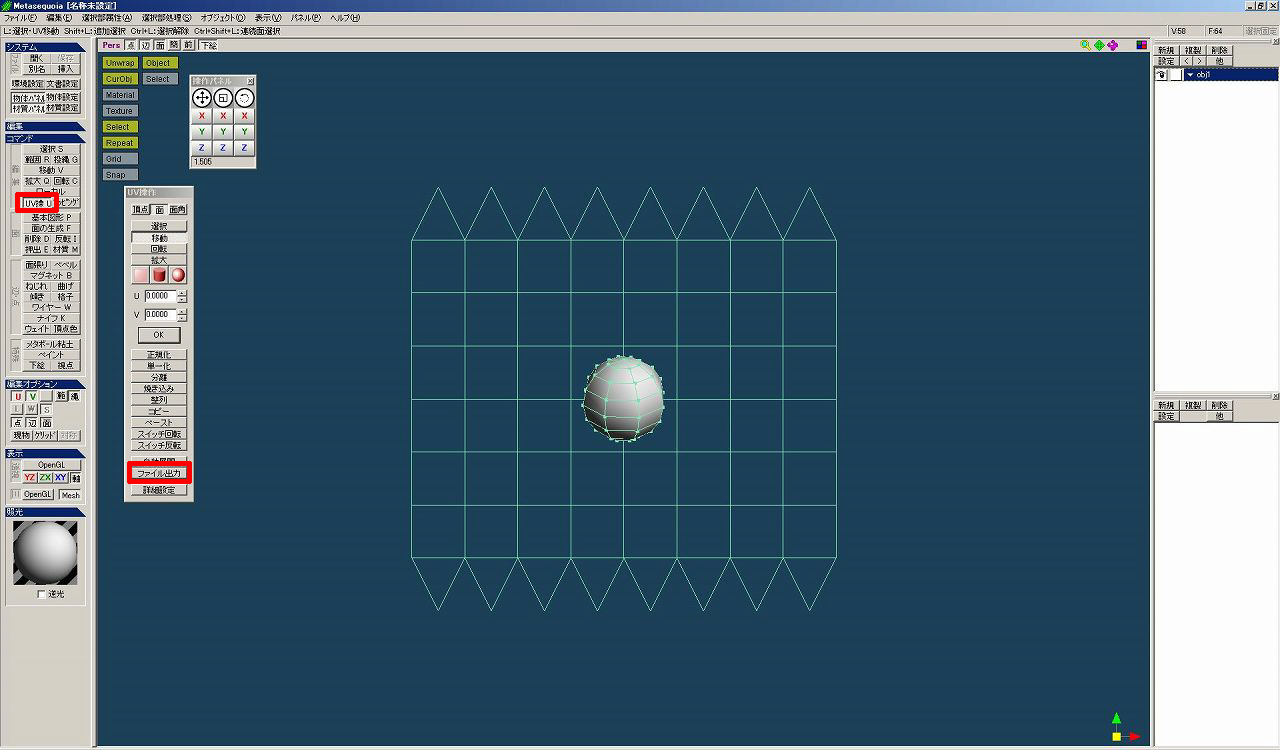

左側のコマンドの編集部分にあるUV操作ボタンを押すと、モデルの展開図が表示されますので
それをファイル出力ボタンで保存すればOK。

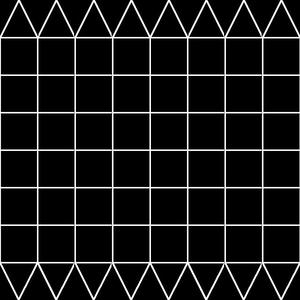

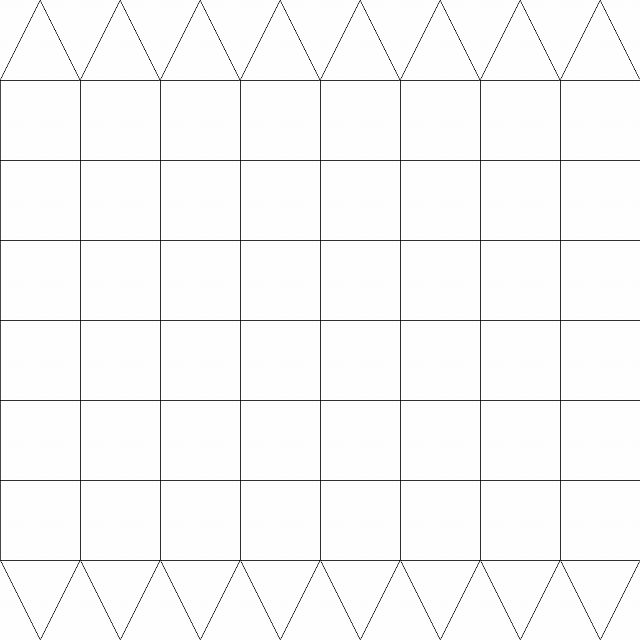

こんなファイルが出力されます↓

メタセコイアの場合は黒い部分が透過されますので、画像編集ソフトで加工します。

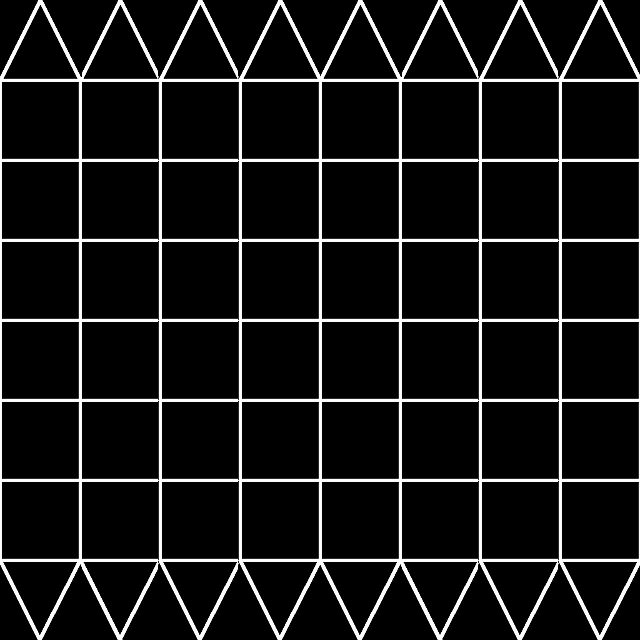

こんな感じ。色を反転させて線を太くしてみました。

で、用意した画像をモデルに貼り付けます。

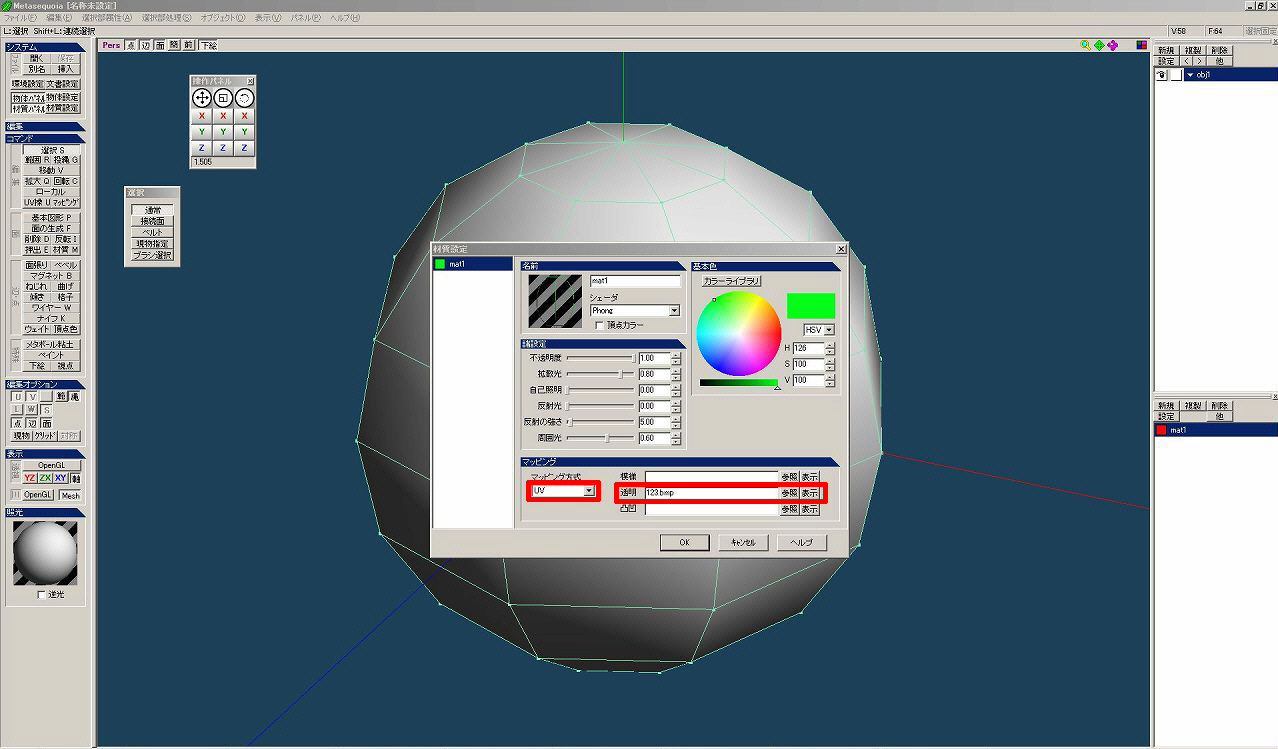

材質設定で透明部分に画像を指定して、マッピング方式はUVを選択しておきます。

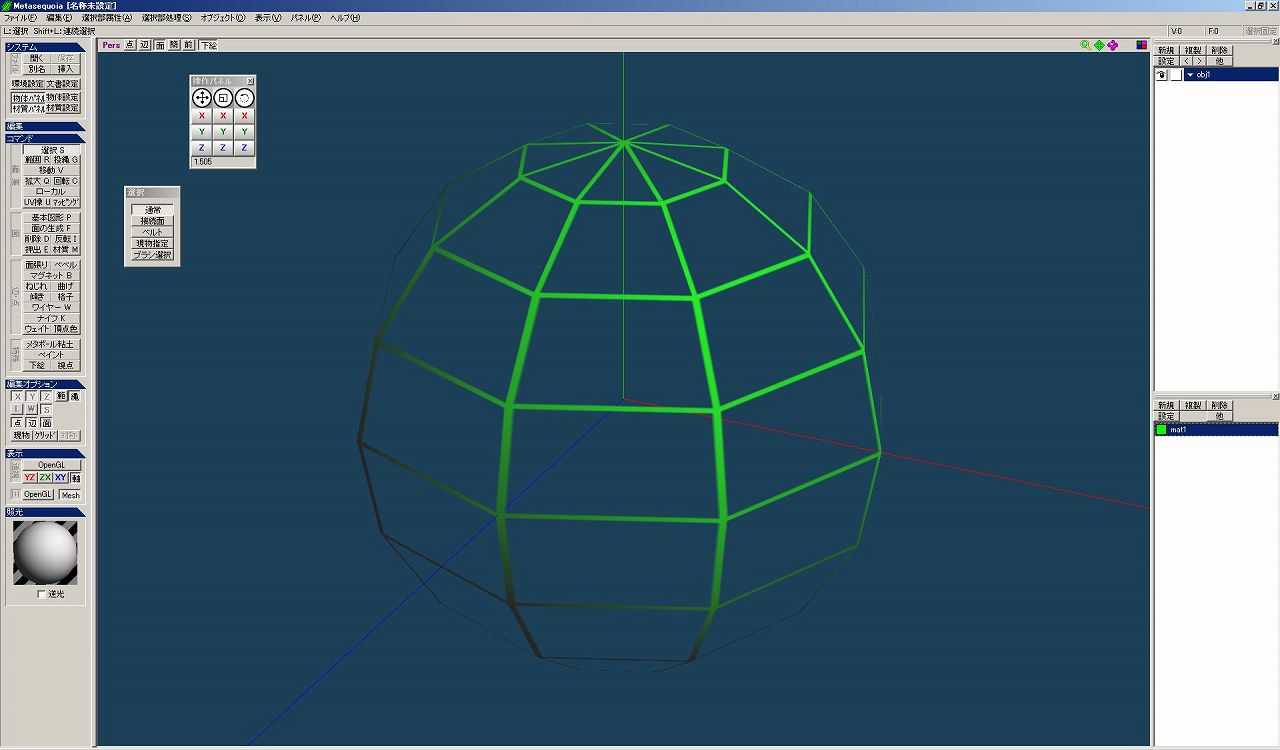

すると、こんな感じに↓
一見、良い感じに見えるのですが、この状態だと球体の裏側の部分が透過されてないんですよね。
透過されてないというか、裏側の部分のテクスチャが無い状態のようです。

この裏側の部分が無いという事が解らないとTwitterで呟いていたら表示する方法を
教えて頂けました^^

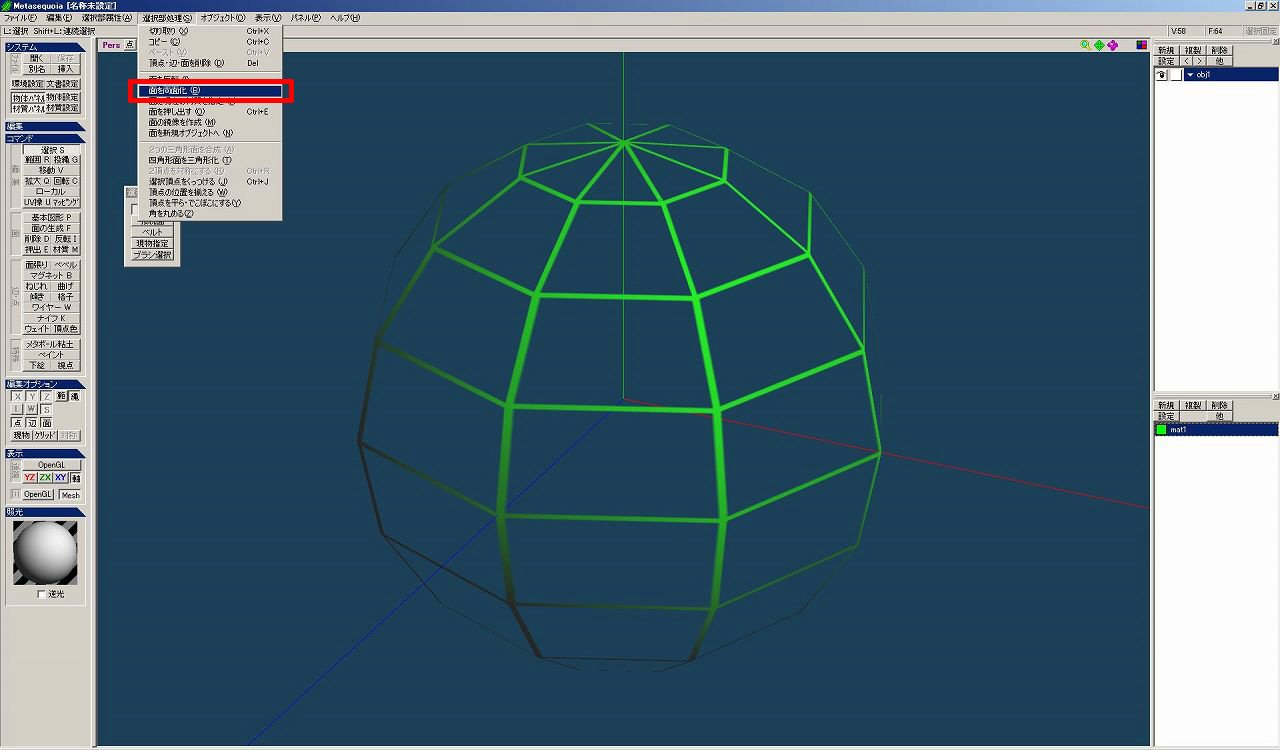

方法としては、選択部処理→面を両面化でOK。

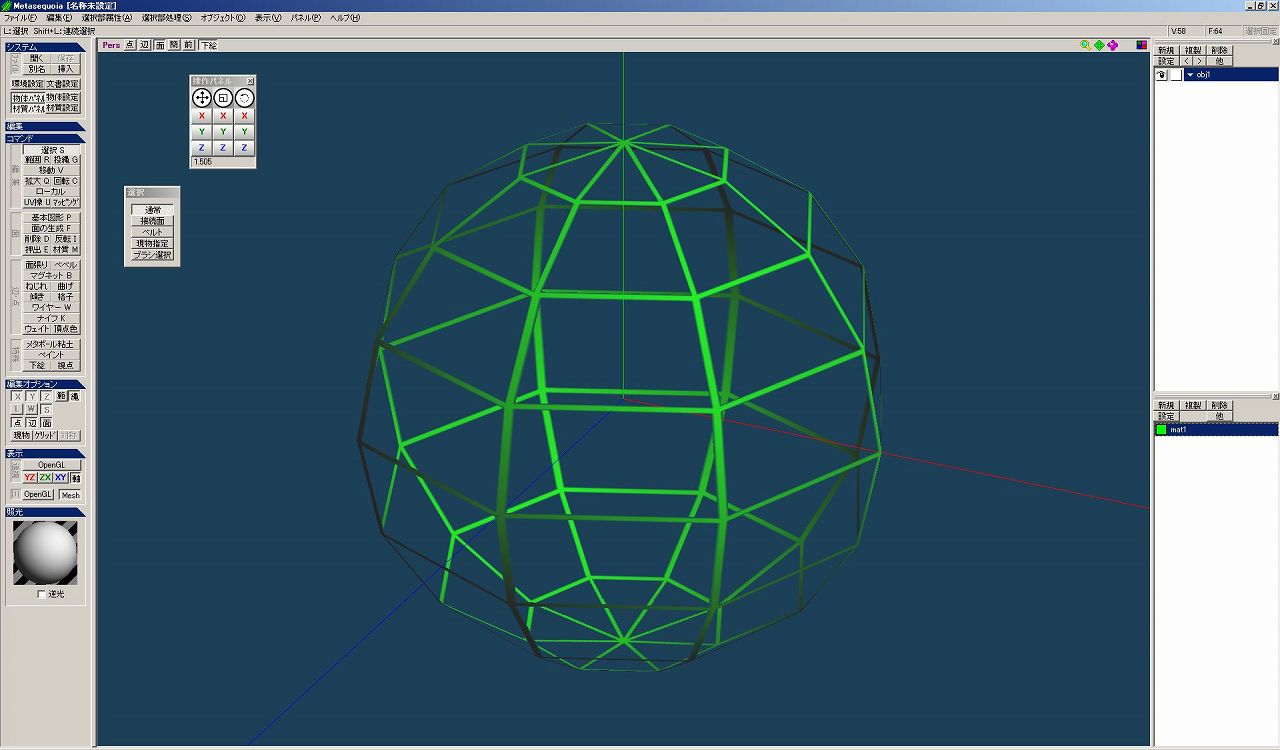

ちゃんと裏側も表示されるようになりました^^
3Dの知識が乏しいので、裏側にテクスチャを貼るって考え方が全く思い浮かびませんでした^^;

一応、mqoモデルもアップしておきます。
http://file.ktstg.blog.shinobi.jp/SHIELD.mqo
http://file.ktstg.blog.shinobi.jp/SHIELD.zip
(テクスチャファイルを入れ忘れていたので再アップしました)
とりあえずコレで3Dでシールドの表示は出来そうな感じなのですが、シールドっぽいテクスチャを
書く必要があるのが問題です・・・
自分で書ける気が全くしないので、GIMPなんかで上手く出来る方法がないかなーと模索中です^^;
