プチコン3号配信開始！～SPHITの覚書

ついにプチコン3号が配信開始されました！
とりあえず動作の限界が知りたくて簡単な弾幕STGプログラムを作ってみました。



自機1
自機弾60
敵1
敵弾400
BG4枚
を使って自機と敵、自機と敵弾、自機弾と敵の当たり判定を行っているのですが
殆ど処理落ちなく動いてしまって驚愕。
普通に弾幕STG作れてしまうスペックですｗ

ちなみにプチコンmkIIの時はこんな感じ↓だったので、いかにプチコン3号が進化してるかわかりますね。


しかもこの動画はFPS30ですしね。

で、今回も悩んだSPHITの使い方
基本的な考え方はコチラのエントリで書いていますが、プチコン3号では
SPHITSP（スプライト同士の判定）とSPHITRC（スプライトと矩形の判定）に変更
されています。
SPHITSPの当たり判定範囲はSPCOLで指定するのですが、説明には
「SPCOL 管理番号, Xオフセット, Yオフセット, 幅, 高さ, [スケール対応] , マスク」
となっていますが、ここで大事なのは最後のマスク

「0〜&HFFFFFFFF（ビット単位でグループ属性を管理）

 SPHIT系命令で、対象との判定時に互いのビットANDをとり、0であれば衝突していないとみなす。」
このマスクで同じグループにあるもの同士のスプライトの当たり判定を行うって事になります。

0〜&HFFFFFFFFと書いていますが&Hってのは16進数って意味です。
16進数だとややこしいので2進数に変換してみます。

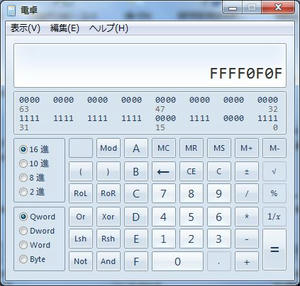

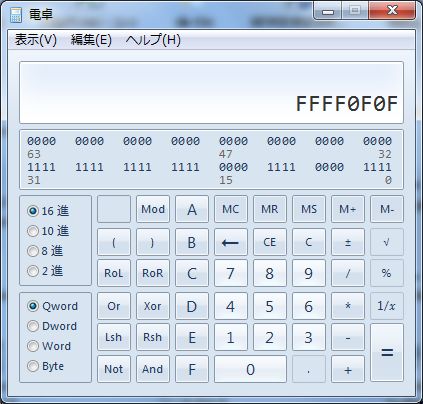

変換はWindows標準の関数電卓（表示の所で選択出来ます）が便利です^^

今だとスマホのアプリとかでもありますね。

FFFFFFFFは2進数だと
1111 1111 1111 1111 1111 1111 1111 1111

16進数の0は2進数でも0ですがわかりやすく書くと
0000 0000 0000 0000 0000 0000 0000 0000
となります。
つまり、この0とFFFFFFFFを縦に並べてみて同じ場所に1があれば当たってると判定する
って事になります。

例えば自機を0000 0000 0000 0000 0000 0000 1111 1111
敵を0000 0000 0000 0000 0000 0000 1111 0000
敵弾を0000 0000 0000 0000 0000 0000 0000 1111
に設定したとすると…
0000 0000 0000 0000 0000 0000 1111 1111：自機=&H000000FF
0000 0000 0000 0000 0000 0000 1111 0000：敵=&H000000F0
0000 0000 0000 0000 0000 0000 0000 1111：敵弾=&H0000000F
となり、自機と敵、自機と敵弾は当たり判定を行いますが、敵と敵弾は当たり判定を行わない
設定となります。
プチコン3号では0が32個（32ビット）あるので32種類の別々の当たり判定を
行う事が出来るってことになりますが、普通は数種類もあれば充分。

2進数と16進数の変換が面倒くさいって時は16進数で考えて
0とFしか使わないようにすると解りやすいです。
&H000000FF
&H000000F0
&H0000000F
みたいに考えるとFがある場所でグループを判断出来るので便利です。

そして今回は画像のサイズを取得出来る命令があるのが凄く便利
それがSPDEF命令なのですがWebの説明書には
「SPDEF 定義番号 OUT U,V,幅,高さ,原点X,原点Y [,アトリビュート]」
（プチコン3号の説明書にはなぜか載ってない）
この命令で画像の幅と高さがわかるので
SPCOLの前にSPDEFで画像サイズを取得しておけばSPCOLの範囲指定も楽です。

SPDEF 　定義番号 OUT U,V,W,H
SPHOME 管理番号,W/2,H/2
SPCOL 　管理番号,-W/2,-H/2,W,H,TRUE,&H000000FF
みたいに書けるので、いちいち画像サイズを考えなくて良いですね。

あとはSPHITSPで判定したいスプライトの管理番号を指定すればOK
HIT=SPHIT (管理番号)
とすれば変数HITに当たったスプライトの管理番号が代入されます。
（当たっていない時は-1となる）
HIT=SPHIT (自分の管理番号、相手の管理番号)
とすれば個別に当たり判定を指定することも可能です。

って事でだいたいのスペックはわかってきたので、第三回プチコン大喜利に向けて
何か作ろうかと思っているのですがお題は「飛び出す」なんですよねー。
上の動画のような上下繋がった画面（XSCREEN4）は3D表示が使えないので
どうしようかなーと考え中です。
